Störgestänge AII

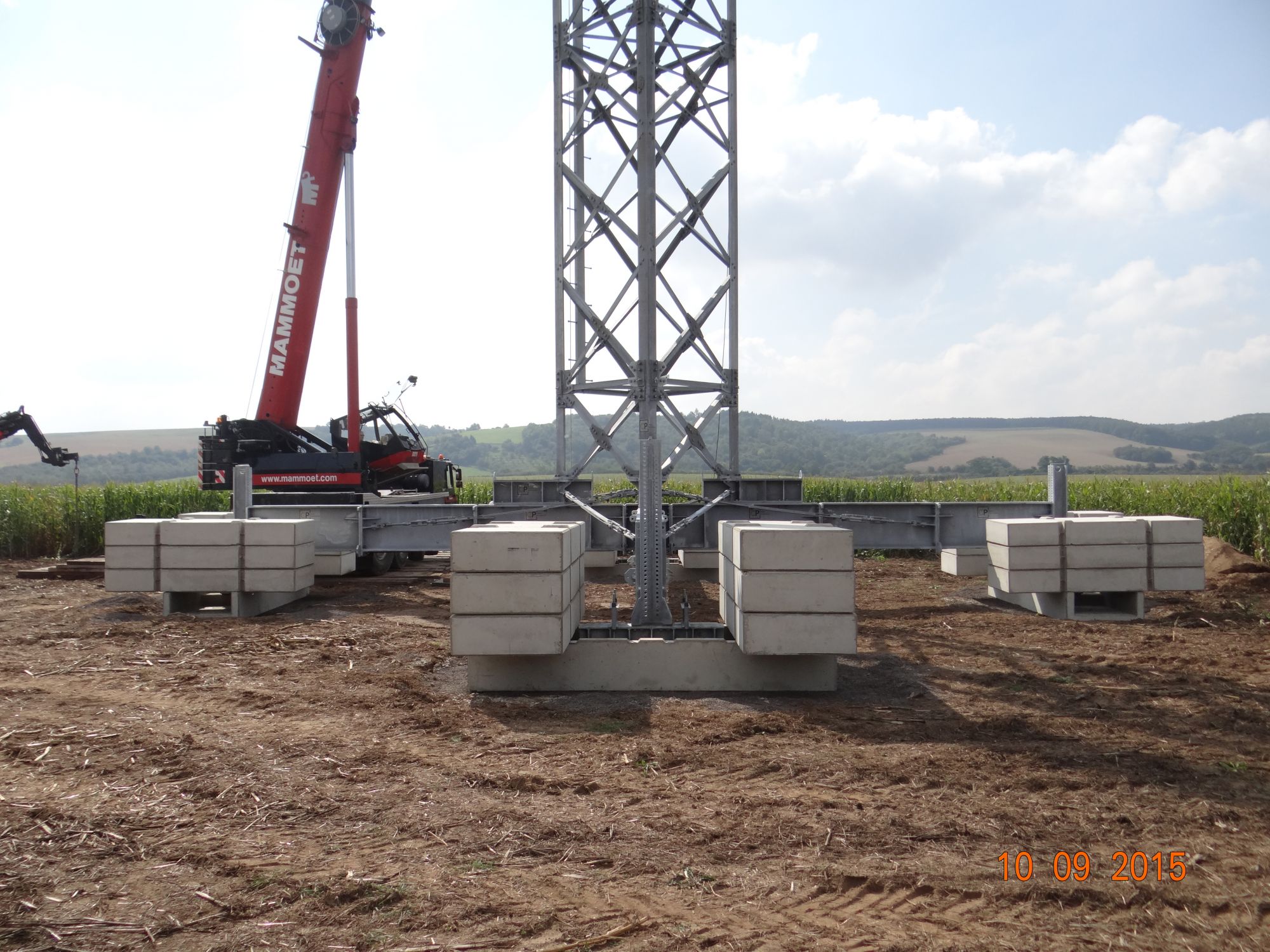

Mastunterteil mit Betonauflastplatten

Störgestänge AII

2014 gemeinsam mit dem Cteam entwickelt für Amprion, für den Freileitungsbau.

  • Im Störungsfall und als provisorische Leitung.
  • Standsicher durch Auflastgewichte ohne Abankerungen zum Boden.
  • Im harten Praxiseinsatz bewährt.

Stahllager

Lkw-Anlieferung

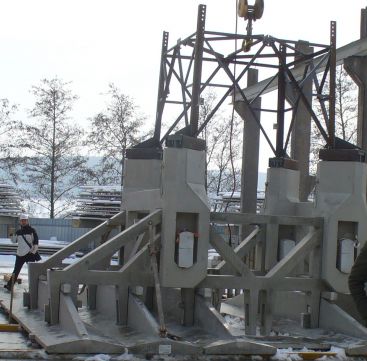

Ausleger-Knotenpunkt

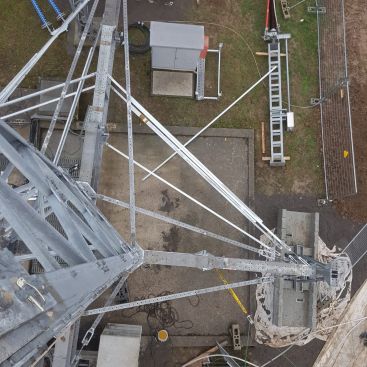

Ersatzmast für Bauphase


Auflastgestänge CP

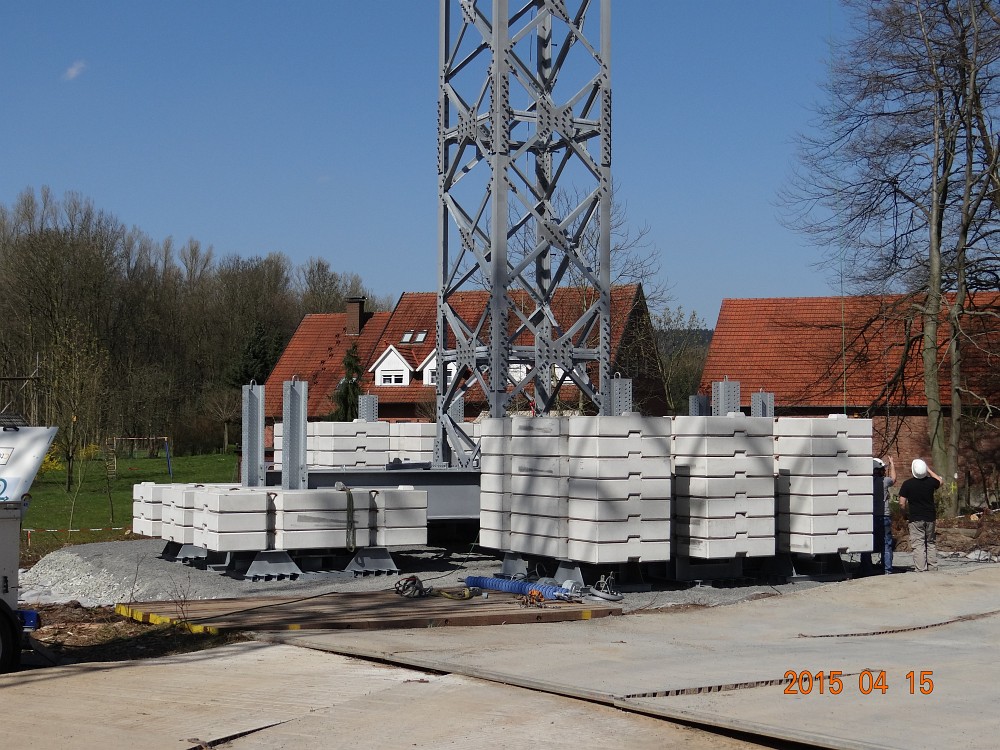

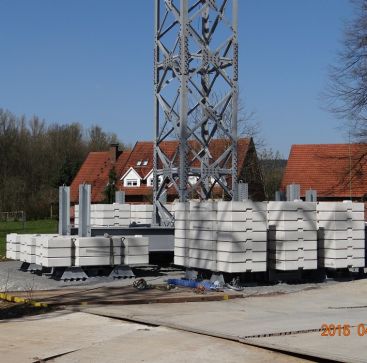

CP Unterteil mit Betonauflastplatten

Draufsicht vom Mast auf das Unterteil

CP
2016 aus dem AII für und mit dem Cteam entwickelt als modulares Baukastensystem für kleine und richtig große Strommaste als Notgestänge und als Bauüberbrückung für höchste Feldspannweiten auf engstem Raum ohne Abspannung, ohne Bodenverankerung.
Schnell, sicher, wirtschaftlich.

Einsatz am Hang

Modell (C. Jörg, Cteam)


Baustraße aus Alu-Panels

Temporäre Zugangslösung im öffentlichen Raum

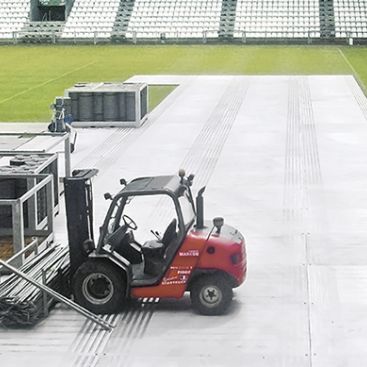

Mobile Baustraßen

60 Tonnen Lkw auf 4 cm dünnen Platten in unbefestigtem Gelände sind fast unglaublich und eine besondere statische Herausforderung.

Zusammen mit und für das Cteam Weiterentwicklung der Aluminiumpanels auf die 2-achsig wirksame Dreiecksform.

Geländemontage

Alu-Panels


Skulptur de la Jara

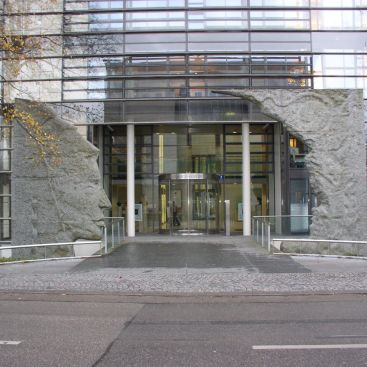

Eingang Max-Plank-Haus am Hofgarten, München

Skulptur der Minerva
Künstler: Fernando de la Jara
Natursteinarbeiten:
Dr. Pfanner GmbH Steinmetz u. Bildhauer

6 m hoher Granit: Statik macht möglich, was der Künstler kreiert.

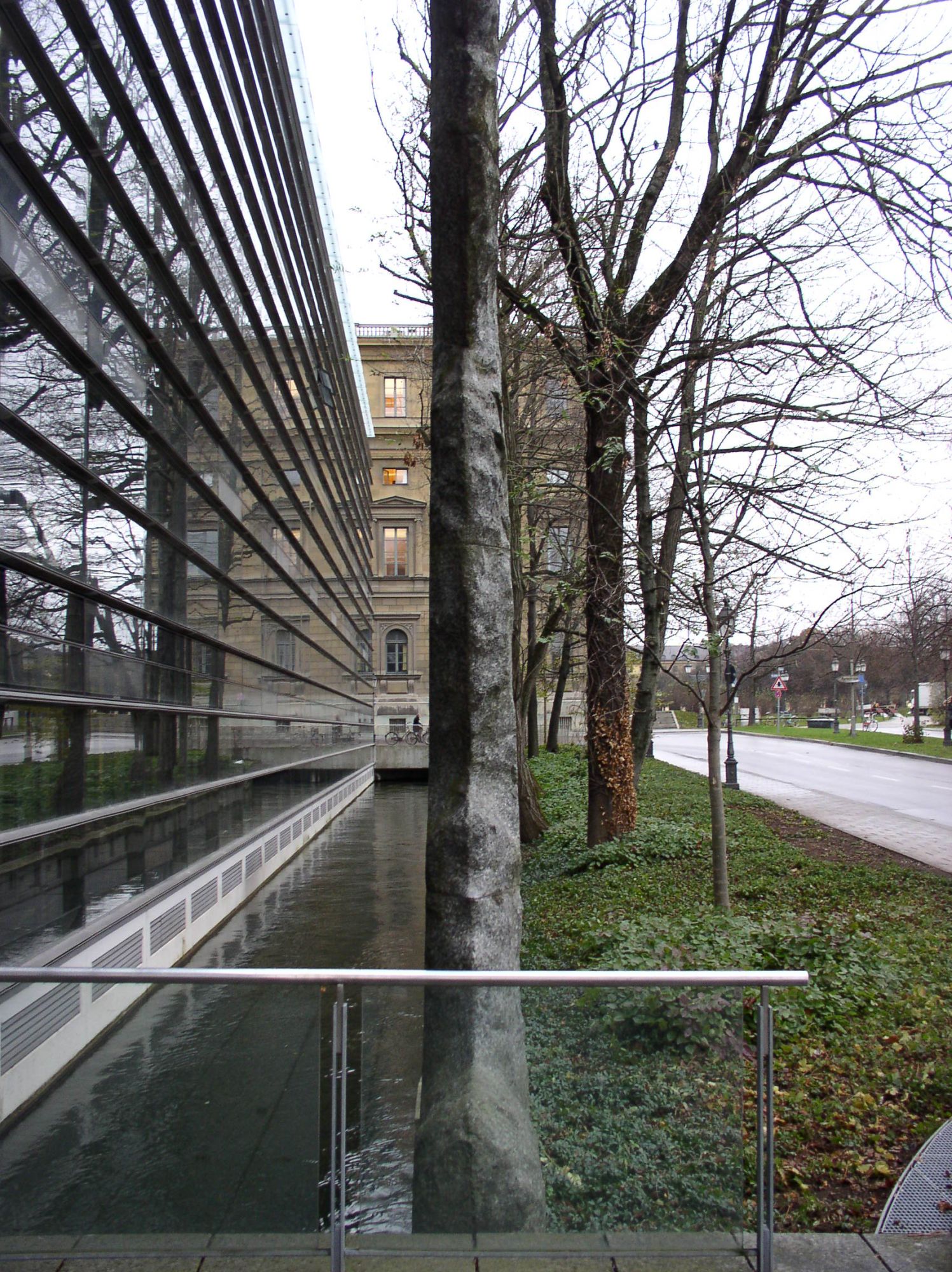

Vorgespannte Natursteinbrücke zwischen den Skulpturteilen.

Brücke im Hintergrund

Blick auf die Stirnseite

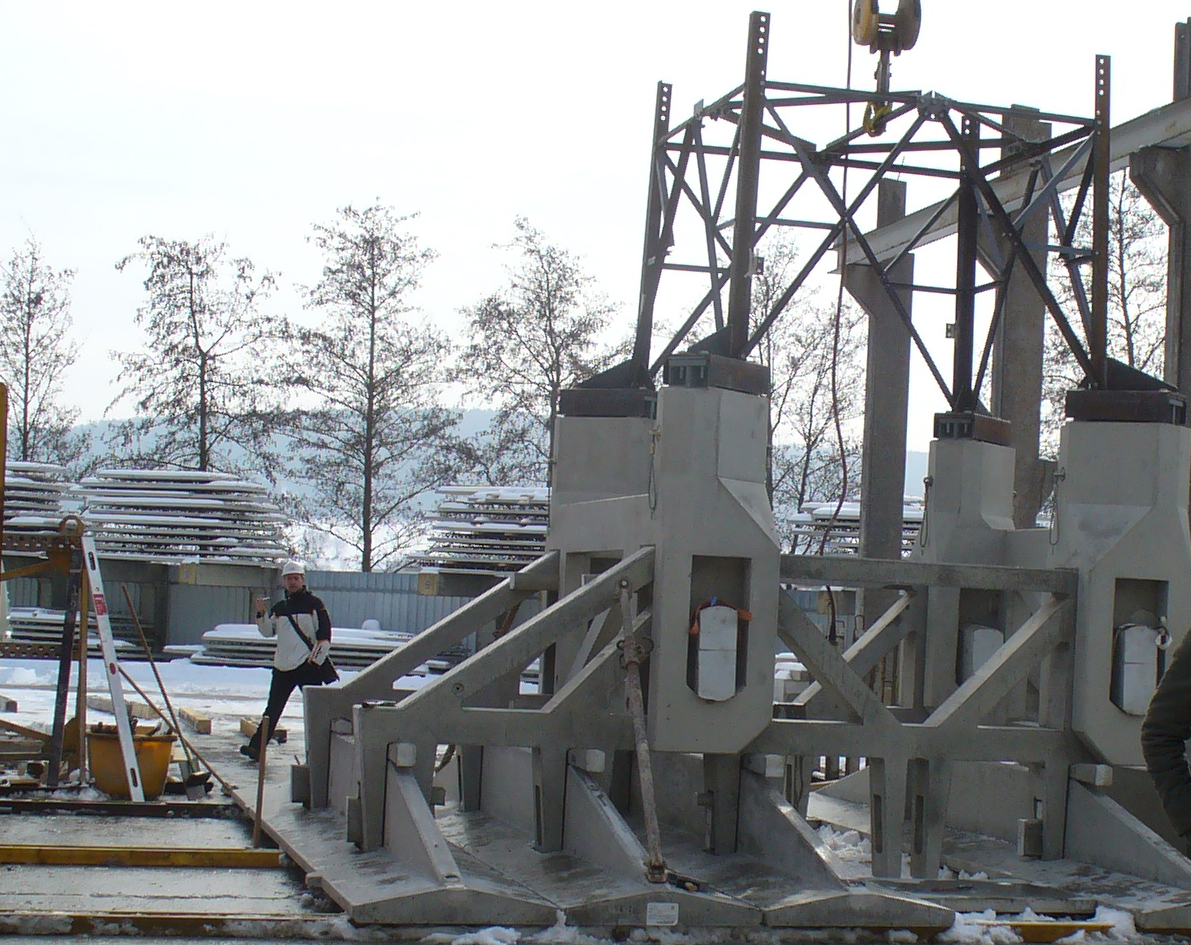

Fertigteil-Schwellenfundamente

Probemontage Schwellenfundament mit Mast

Stecksystem aus vorgefertigten leichten Betonfertigteilen erlaubt witterungsunabhängige Herstellung,
schnelle Montage und sofortige volle Belastbarkeit.

Für RWE zusammen mit dem Cteam entwickelt zum Einsatz im Freileitungsbau.

Lkw-Anlieferung

Fertigteilmontage


Antiker Obelisk zieht um

im Hofgarten | im Ägyptischen Museum

Transportrahmen | fliegender Umzug

Obelisk des Titus Sextius Africanus  (aus Rosengranit) ist der einzige freistehende antike Obelisk Deutschlands. Sein Umzug maximiert die Adrenalinausschüttung der Beteiligten ...

AG: Staatl. Museum Ägyptischer Kunst München
Restaurierung und Umzug: Dr. Pfanner GmbH
Statik + Konstruktion: Pfanner Baustatik

drehbare Lagerung

bei der Landung


Steckverbindungen im Mastbau

Einhängen des oberen Traversenanschlusses

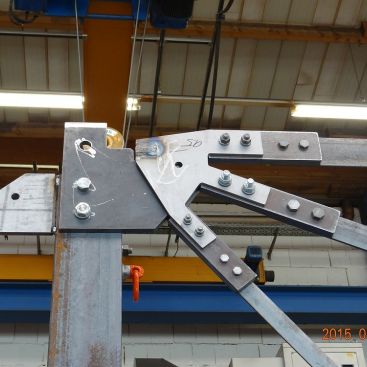

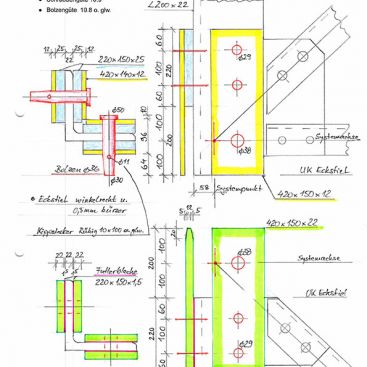

Entwurf Mastschaftstoß mit Schlagbolzen

Bei Noteinsätzen im Mastbau ist
eine schnelle und sichere Montage
bei jedem Wetter entscheidend.

Deshalb werden die Mastbauteile beim Notgestänge/Provisorium CP
mit Steckverbindungen
anstelle von Schrauben verbunden.

Entwicklung und praxisgerechte Erprobung
mit und für das Cteam (www.cteam.de).

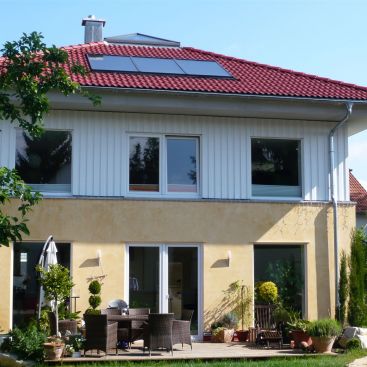

vorgespannte Passivhaus-Fassade

Im EG Putzfassade mit großen Öffnungen

Risse und Vorspannung

Ein Passivhaus benötigt eine dicke Dämmung,
was am Putz große Temperaturspannungen erzeugt.
Anstelle von Putzgewebe wurden ein paar vorgespannte Gewindestangen (ø6 mm) eingebaut.

Auch nach 15 Jahren ist die ganze Fassade rissefrei !
... also fast rissefrei: Wo keine Vorspannung wirkt, gibt es ein paar Risse ...
